Схемы,распайки(компьютерных
устройств)
|
Распайки
Распайка параллельного порта 25 pin(LPT)
Распака большого com порта(AT-формата)
Распайка
com порта 9 pin (Стандартного)
Распайка
процессорного вентилятора 3 pin
Распайка EISA(На мат-плате)62+38
PIN
Распайка
ISA pin 62+36
Сигнальный
соединитель дисководов
Распайка
Macintosh Serial 9 pin
Мышка (PS/2)
Распайка
PCI 98+22 PIN
Распайка
блока питания AT-формата
Распайка
RJ45(лан кабеля)
SCSI
Соединительный кабель
Распайка
30 pin SIMM
Распайка
72 pin ECC SIMM
Транзисторы,
применяемые в строчной развертке видеомониторов
Разводка
разъемов блока питания ATX
Схемы для компьютера
Понижение
скорости вращения вентилятора в блоке питания
Схемка

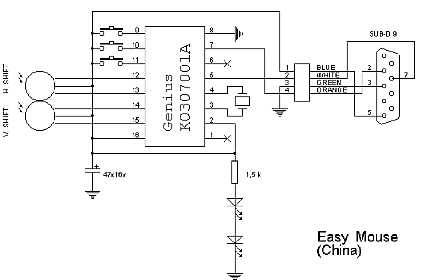

мыши Easy Mouse

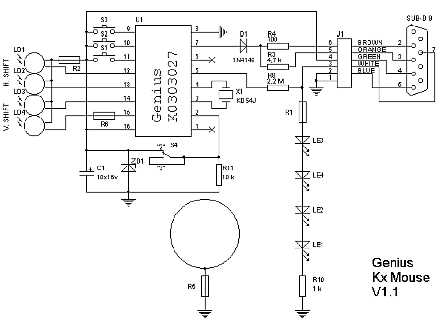

Схемка мыши Genius Kx mouse v1.1

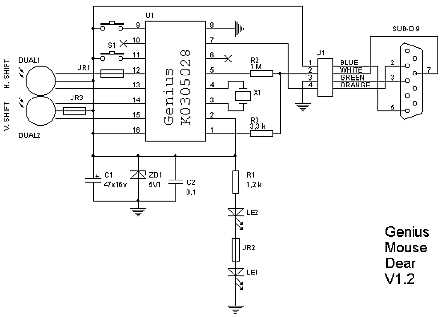

Схемка мыши Genius Dear v1.2

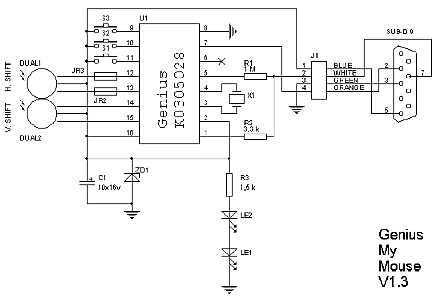

Схемка мыши Genius v1.3
Схема
подключения контактного джойстика к PC Game-порт
Кабели
для связи двух компьютеров по COM или LPT
Схема
блока питания+инструкция по ремонту(в rar архиве 126кб.)
Фильтр
для модема(в rar архиве 3кб.)
